8.1.6.1. Основные характеристики

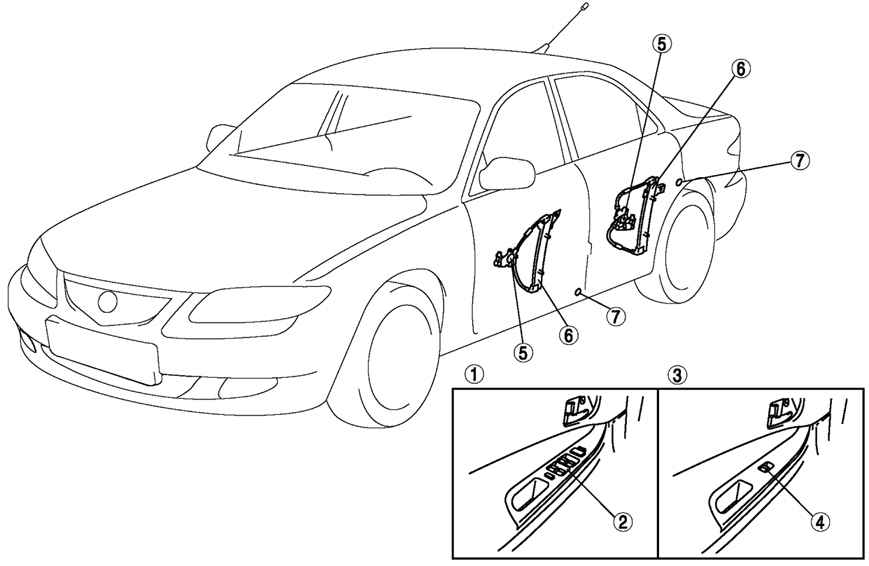

Рис. 8.29. Стеклоподъемники автомобиля Mazda 6: 1 – сторона водителя; 2 – главный выключатель стеклоподъемника с сервоприводом; 3 – кроме стороны водителя; 4 – выключатель стеклоподъемника с сервоприводом; 5 – электродвигатель стеклоподъемника с сервоприводом; 6 – регулятор стеклоподъемника с сервоприводом; 7 – выключатель двери

На основе импульсных сигналов от бесконтактных переключателей на датчике Холла в электродвигателе стеклоподъемника с сервоприводом модуль управления стеклоподъемника в его главном выключателе определяет положение окна и направление движения стекла. Соответственно, главный выключатель управляет системой сервопривода стеклоподъемников со стороны водителя (рис. 8.29).

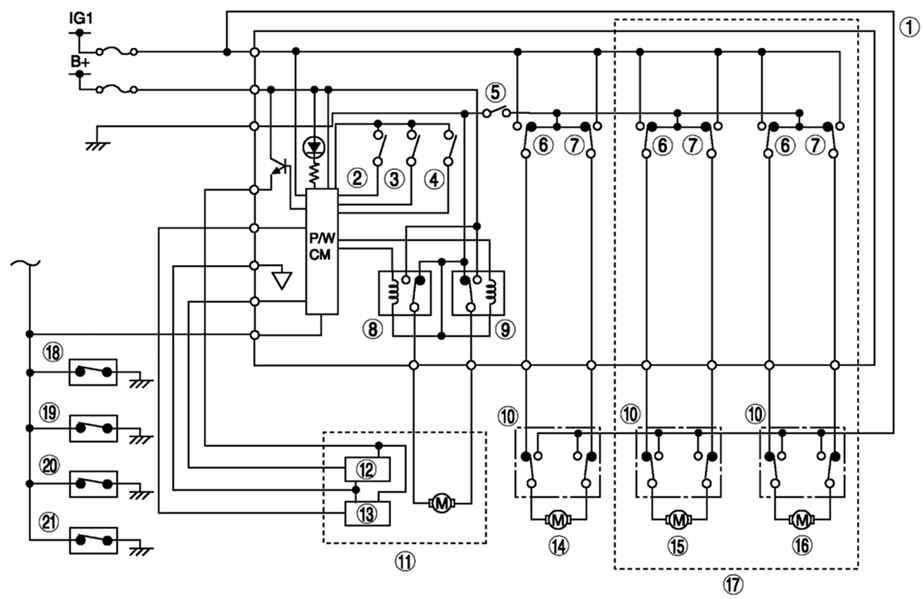

Рис. 8.30. Монтажная схема электростеклоподъемников: 1 – главный выключатель стеклоподъемника с сервоприводом; 2 – ручное закрытие; 3 – ручное открытие; 4 – AUTO; 5 – выключатель прекращения подачи электроэнергии; 6 – закрыто; 7 – открыто; 8 – реле закрытия; 9 – реле открытия; 10 – выключатель стеклоподъемника с сервоприводом; 11 – передний электродвигатель стеклоподъемника с сервоприводом (сторона водителя); 12 – бесконтактный переключатель на датчике Холла № 1; 13 – бесконтактный переключатель на датчике Холла № 2; 14 – передний электродвигатель стеклоподъемника с сервоприводом (сторона пассажира); 15 – электродвигатель заднего стеклоподъемника с сервоприводом (правая сторона); 16 – электродвигатель заднего стеклоподъемника с сервоприводом (левая сторона); 17 – электродвигатель с системой сервопривода задних стеклоподъемников; 18 – выключатель двери (сторона водителя); 19 – выключатель двери (сторона пассажира); 20 – выключатель двери (задняя правая сторона); 21 – выключатель двери (задняя левая сторона)

Когда исходное положение устанавливается перед передачей автомобиля, положение стекла окна и направление работы запоминаются в модуле управления в главном выключателе стеклоподъемника с сервоприводом. Таким образом, регулировка исходного положения является необходимой, если отсоединялись: кабель – от отрицательного вывода аккумуляторной батареи, разъем главного выключателя или разъем электродвигателя стеклоподъемника с сервоприводом (рис. 8.30).

ПРИМЕЧАНИЕ Если исходное положение не было установлено, то функции автоматической работы системы сервопривода стеклоподъемников со стороны водителя, автоматического возвращения стекла и точного перемещения не будут доступны.
