2.2.15.7. Запрессовка направляющей втулки клапана

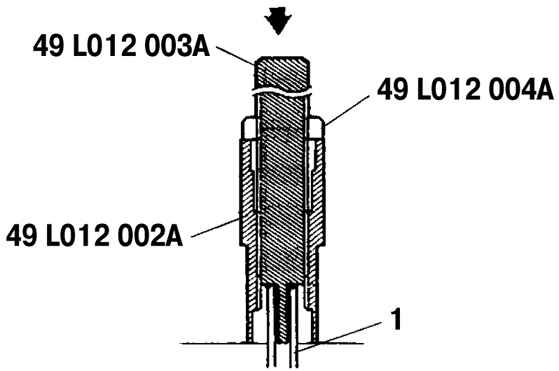

Рис. 2.146. Запрессовка направляющей втулки клапана: 1 – направляющая втулка клапана

Запрессуйте направляющую втулку клапана со стороны, противоположной распредвалу, до упора специального приспособления в головку блока цилиндров (рис. 2.146).

Рис. 2.143. Измеряемая высота: 1 – напрвляющая втулка клапана; 2 – головка блока цилиндров

Убедитесь в том, что высота проекции направляющей втулки клапана (размер A) соответствует норме (см. рис. 2.143).

Стандартная высота:

Впуск: 12,2–12,8 мм;

Выпуск: 12,2–12,8 мм.
